SJ-410三豐表面粗糙度測量儀 中文操作系統

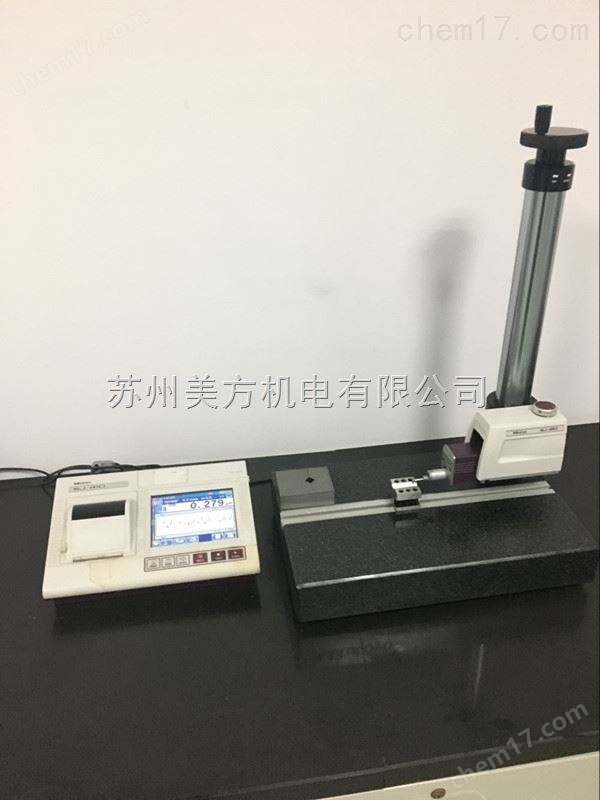

SJ-410三豐表面粗糙度測量儀

自從1999年推出SJ-410系列，日本三豐的高精度和多功能便攜式表面粗糙度測試儀已經贏得了聲譽，保證高精度的驅動單元，直線度測量，skidless支持，并能夠測量波浪和復雜形狀的表面以外的實驗室環境。今天競爭激烈的表面測量市場，需要更多比以前更高功能的測量和分析。為滿足這些需求，三豐退出了新的sj-410系列，該系列的測試儀包含粗糙度測試儀的所有基本功能，并且性能能更好。

SJ-410三豐表面粗糙度測量儀

SJ-410三豐表面粗糙度測量儀 中文操作系統主要特點：
　　
1.大屏幕顯示陣列的顯示選項具有高清晰，為彩色圖形液晶屏背光大大更容易操作。也顯示的通過/失敗的結果，不僅使測量結果，而且還評估概況，承載面積曲線，和振幅分布曲線清晰。
　　
2.簡單而直觀的操作本為彩色圖形液晶屏上顯示的單位允許用戶之間進行切換圖標和文本的顯示設置。組合導航圖標和觸摸屏操作簡單和直觀。引導工具提供詳細的解釋增強可用性的觸摸按鈕。
3.數據存儲，便于現場數據采集內部存儲器可以存儲多達10個測量條件，使它能夠同時查看所有測量條件，具體到每個工件。一個可選的記憶卡可以儲存更多的，包括500個測量條件下，測量數據項10000，500項和10000圖形數據，文本數據，方便現場數據收集和整理。該存儲卡還帶有微量10，一個功能，自動存儲近10個測量方便檢索。
　　
4.備份的測量工具，支持的工作環境該驅動單元具有垂直傾斜單元兼容數字調整表（數據），該裝置的有力的支持工具，水準測量表面在skidless測量。傾斜校正量顯示為一個數字，很容易為任何人執行工作設置通過調整刻度盤的主要單位。配件包括一個簡單和方便使用的設備，固定設備的實驗室，可以設置探測器在同一高度的樣品。其他簡單的立場，選擇包括一個自動裝置，該自動決定垂直（Z軸）的位置，一個X軸校正單元，其中精細調整。

大范圍高分辨率檢出器

■檢出器
測量范圍/分辨率:
800μm/0.01μm
80μm/0.001μm
8μm/0.0001μm
高精度直線驅動部
■驅動部
直線度/ 驅動長度:
0.3μm/25mm （SJ-411）
0.5μm/50mm （SJ-412）

SJ-410三豐表面粗糙度測量儀規格
型號SJ-411 SJ-412
貨號178-580-01 178-580-02 178-582-01 178-582-02
測量范圍
X 軸（檢出部） 25mm 50mm
Z 軸（檢出部） 800μm、80μm、8μm
* 選配測頭可到2,400μm
檢出器
檢出方式差動電感方式
分辨率
0.01μm（800μm 范圍）
0.001μm（80μm 范圍）
0.0001μm（8μm 范圍）
測頭尖形狀（角度/ 半徑） 60º/2μm 90º/5μm 60º/2μm 90º/5μm
測力0.75mN 4mN 0.75mN 4mN
彎曲半徑40mm
檢測方法無軌式/ 有軌式（切換）
驅動部（X 軸）
測量速度0.05、0.1、0.2、0.5、1.0mm/s
驅動速度0.5、1、2、5mm/s
直線度0.3μm / 25mm 0.5μm / 50mm
上下傾斜單元
上下移動量10mm
傾斜角度±1.5º
對應標準JIS1982 / JIS1994 / JIS2001 / ISO1997 / ANSI / VDA
參數Ra, Rq, Rz, Ry, Rp, Rv, Rt, R3z, Rsk, Rku, Rc, RPc, RSm, Rmax*1, Rz1max*2, S, HSC, RzJIS*3, Rppi, RΔa, RΔq, Rlr, Rmr, Rmr（c）,
Rσc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, λa,λq, Lo, Rpm, tp*4, Htp*4, R, Rx, AR, W, AW, , 自定義設置
評價曲線
斷面曲線、粗糙度曲線、DF 曲線、波紋曲線
表面粗糙度MOTIF、波形MOTIF 曲線
解析圖表負荷曲線、振幅分布曲線
曲線補償拋物線、雙曲線、圓錐、圓、二次曲線、傾斜補償、無補償
濾波器2CR、PC75、高斯（Gaussian Filter）
截止波長0.08、0.25、0.8、2.5、8.0mm
取樣長度0.08、0.25、0.8、2.5、8.0、25.0mm
取樣數×1、×2、×3、×4、×5、×6、×7、×8、×9、×10、×11、×12、×13、×14、×15、×16、×17、×18、×19、×20
任意長0.1 ～ 25mm 0.1 ～ 50mm
演算顯示部
自定義功能可選擇想顯示/ 演算的粗糙度參數
簡易輪廓解析功能階差、階差量、面積、坐標差
D.A.T 功能輔助無軌測量時的水平調整
實時取樣功能保持驅動部停止?fàn)顟B(tài)下輸入檢出器的變位
統計處理對一個參數演算大值，小值、平均值、標準偏差、合格率、直方圖
合格與否判定大值規則/ 16%規則/ 平均值規則/ 標準偏差（1σ, 2σ, 3σ）
測量條件的保存大10 件（演算顯示部）
打印機
（內置熱敏打印機）
測量條件/ 演算結果/ 合格與否判定結果/ 每個間隔的演算結果/ 公差值/ 分析曲線/ 顯示曲線/ 負荷曲線/
振幅分布曲線/ 環境設定項目/ 統計結果（直方圖）
顯示語言
對應16 國家語言（日本、英國、英、德國、法國、意大利、西班牙、葡萄牙、韓國、中國（簡體、繁體）、捷克，波蘭、
匈牙利、土耳其、瑞典、荷蘭）
外部記憶卡（2GB，選配） 測量條件（500 件）、測量數據（10000 件） 的保存/ 調出
外部輸入功能USB I /F、Digimatic 輸出、RS-232C I /F、FootstichI/F （腳踏開關）
電源
電池
* 充電時間/ 可測量次數
內置電池（Ni-MH 充電池） / AC 適配器2 種電源
* 內藏電池充電時間∶約4 小時（根據環境溫度有所不同）
* 測量可能回數∶約1000 次（根據使用條件、環境等不同有所不同）
大功耗50W
外觀尺寸
（W×D×H）
計算顯示部*3 275×198×109mm
上下傾斜單元130.9×63×99mm
驅動部128×35.8×46.6mm 154.5×35.8×46.6mm
重量
計算顯示部*3 1.7kg
上下傾斜單元0.4kg
驅動部0.6kg 0.64kg
標準附屬品
檢出器*5/ 標準測針*6
270732 記錄紙（標準紙張 : 5 個裝）
12BAL402 液晶保護膜（1 裝）
12BAG834 觸控筆
12AAN041 工具箱
AC 適配器、電源線、螺絲刀、十字螺絲刀、六角扳手、觸控筆用吊帶、使用說明書、一本手冊、質保書
