三豐三坐標測量機

進口影像儀          進口影像測量?jī)x      進口影像儀測量系統

進口非接觸三坐標    進口非接觸三次元    進口非接觸2.5次元

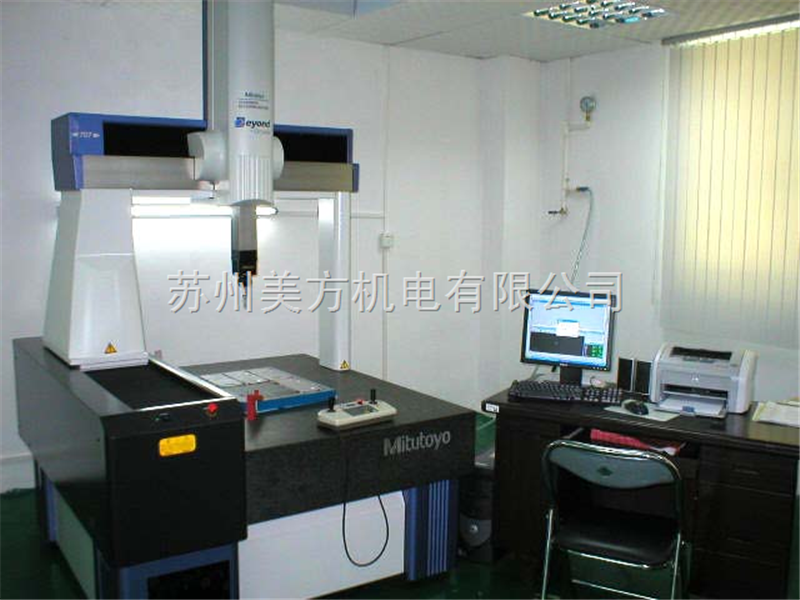

Crysta-Plus M443/500/700系列

196系列-手動-氣浮型三坐標測量機

手動-氣浮型CMM的設計旨在達到高精度、低成本、易操作的目的。Crysta-plus M

具有寬泛的應用范圍，既可以測量簡單的尺寸又可以測量復雜的輪廓

三豐三坐標測量機特點

●高精度的氣浮軸承和輕型移動部件，有效保證了機器操作的穩定性

●在整個測量過程中保持持續精細進給狀態

●每個軸都裝有單觸空氣夾鉗

儀器簡介

影像測量?jī)x主要采用非接觸式測量為主，用于二維和三維幾何尺寸測量快速測量，還可以稱為“（非接觸式）三坐標、（非接觸式）三次元、二次元、2.5次元、2.5D”等。

工作原理

影像測量?jī)x使用本身的硬件（CCD，目鏡，物鏡數據線）將所能捕捉到的圖象信息傳輸?shù)綌?shù)據采集卡中，之后由軟件在電腦顯示器上成像，由操作員用鼠標在電腦上進行快速的測量。以上的過程基本在幾萬分之一秒完成，實現實時檢測，不會產生圖象滯后現象。

儀器分類

根據測量方式，影像儀可分為手動影像儀、自動影像儀或CNC影像儀

手動影像儀：通過人工旋轉驅動滾輪，實現X、Y、Z軸的移動，達到測量目的。手動影像儀適合測量種類比較多、效率要求不高、批次不大的產品檢測。價格相對便宜，尺寸一般比較小。

自動影像儀：X、Y、Z軸通過電機驅動，可以通過遙桿、鼠標或程序控制，實現自動測量功能。適合大批量產品檢測，還可以增加激光頭或接觸式測量等測量硬件達到更高的測量要求。價格較高，設備尺寸從小到大品種齊全，可以實現高精度測量。

主要硬件

導軌、光柵尺、CCD、鏡頭、光源等，具體的功能及參數和配置有關系，詳情！

儀器精度

進口的影像儀精度描述一般采用平面精度和Z軸精度的描述方式。平面精度一般可以到1-4μm之間，Z軸精度一般在2-4μm之間，可以通過增加硬件提高儀器精度。

測量功能

1、多點測量點、線、圓、孤、橢圓、矩形；

2、組合測量、中心點構造、交點構造，線構造、圓構造、角度構造；

3、坐標平移和坐標擺正；

4、同種工件大批量程序自動測量；

5、測量數據直接輸入到AutoCAD中，成為完整的工程圖；

6、測量數據可輸入到Excel或Word中，進行統計分析；

7、多種語言界面切換；

8、記錄用戶程序、編輯指令、教導執行；

9、快速自動對焦、自動變倍鏡頭，3 D掃描系統可以實現逆向工程；

10、選購接觸式探針測量,用于接觸式測量不規則的產品,如橢圓、弧度、平面度等尺寸;

11、檢測圓形物體的圓度、直線度、以及弧度；

12、繪制的圖像可保存為dxf文件，該文件在autocad軟件中直接打開或者是導入到三維軟件中。

儀器選擇

整個流程：測量要求確認（測量尺寸、測量精度、測量效率等）→提供適合儀器方案及報價→現場工件測試確認zui綜儀器配置→提供確認后儀器的優惠報價→商務談判

*：蘇州瑞測精密儀器有限公司是華東地區專業銷售及維護進口影像儀的公司，供應市場具備高占有率、高性價比儀器，相關儀器在華東市場保有量均超過千臺以上。

服務優勢：蘇州瑞測精密儀器有限公司提供專業及時的售前售后服務，常規配件有庫存。

儀器應用

航空零件、設備部件、軸承及托架、電路片及晶片、切割工具、容器或是盤子、元件配置、鋼模、印模及沖模；

電盤讀頭、電子元件、組裝及制造零件、扣件、光纖套管、柔性電路板、油塞墊片及密封墊、噴油器噴嘴、醫學植牙器；

LCD及LCD面板零件、集體電路導線架、機器零件、防護面具、醫學零件、微米儀器零件、模具、主機板連接器、馬達鋼片；

聚酯薄膜產品、注射針、辦公家具、O形環、組裝及封裝件、PCB及汽車連接器、塑膠模具零件、粉末冶金及燒焊冶金零件、印刷標簽；

沖壓零件、印刷模板、血管之間、螺紋螺孔位置、晶圓及晶片、鐘表零件、線材連接器、手機配件；
