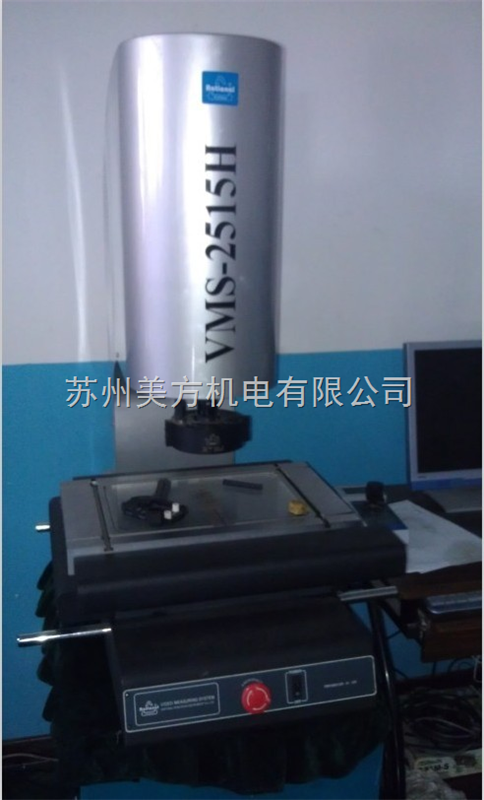

蘇州萬濠全自動影像儀VMS-2515H

萬濠全自動影像儀VMS-2515H

蘇州萬濠全自動影像儀VMS-2515H型（全自動型）影像儀系列
產品用途
影像儀適用于以二維坐標測量為目的的一切應用領域，在機械、電子、儀表、塑膠等行業被廣泛使用。
產品特點
● 自主開發QIM5008軟件，可滿足客戶不同需求 ● 具有快速自動對焦，自動尋邊，強大的編程和自動測量功能 ● 采用亞像素細分技術，提高邊界治具測量 ● SPC數據處理分析，大批量治具測量 ● X、Y、Z三軸步進伺服控制，定位精度高速度快，X、Y速度可達200mm/s，運行平穩 ● 采用自主開發的嵌入式模塊控制系統，將復雜的控制系統集成于儀器內部，穩定性更高 ● 采用花崗石低座，性能穩定，不易變形 ● 可選配自動變倍功能，無需頻繁像素校正實現多倍率下高效測量 ● 程控恒流驅動式八區表面冷光光源，可適應復雜的工件測量。 ● 可配置遠心鏡頭 ● 可通過激光指示燈尋找被測工件的具體位置快速定位方便快捷 ● 配置操縱手柄，亦可軟件程控 ● 可配置同軸光。（方便測量盲孔）
技術規格參數
儀器型號	VMS-2515H
工作臺	金屬臺尺寸		450*280
	玻璃臺尺寸		306*196
	運動行程		220*120
儀器重量		146
外形尺寸（長寬高）mm		760600900
Z軸升降行程		150mm
X、Y、Z數顯分辨力		0.5μm
X、Y坐標示值誤差		（3+L/75） μm （L為被測長度，單位：mm）
影像系統	攝像機	彩色CCD攝像機
	變倍物鏡倍率	0.7X--4.5X
	視頻總倍率	23.5X--148X
	物方視場	11.1mm--1.7mm （物方視場為對角線的長度）
電源	AC100-----240V 50/60Hz
功率	250 W （不包含電腦）
儀器配件
儀器配件		1X鏡筒（標配）		0.5X鏡筒（選配）		工作距離
變倍鏡頭		0.7X~4.5X		0.7X~4.5X		mm
附加鏡		視頻倍率	物方視場	視頻倍率	物方視場
0.5X（選配）		11.8X--74X	22--3.4	5.9X--37X	44--6.8	189
1X（標配）		23.5X--148X	11.1--1.7	11.8X--74X	22--3.4	108
2X（選配）		47X--296X	5.5--0.9	23.5X--148X	11.1--1.7	38
電腦 17"顯示器操作桿 RENISHAW簡易測頭（標準球）		（標配）（標配）（標配）（選配）
