三豐帶氣浮一維測高儀518-234，數顯高度計

產品簡介
三豐帶氣浮一維測高儀518-234，數顯高度計
1.通過帶背光照明的大型液晶顯示屏，進行 GO/±NG判斷。高性能測高儀有*的精度和垂旦度。
2.新型高精度，高分辨力原點線性編碼器進行位置檢測，一但設置好原點，每次啟動后無需再進行原點設罝（除非有大的環境溫度變化）。
3.通過設罟上.下限公差，進行GO/±NG判斷。判斷結果超出公差范圍時，顯示器背光從綠色變?yōu)榧t色，公差判

產品型號：518-234

更新時間：2024-10-26

廠商性質：代理商

訪問量：3725

產品咨詢 18912626031

產品分類

技術文章

三豐帶氣浮一維測高儀518-234，數顯高度計

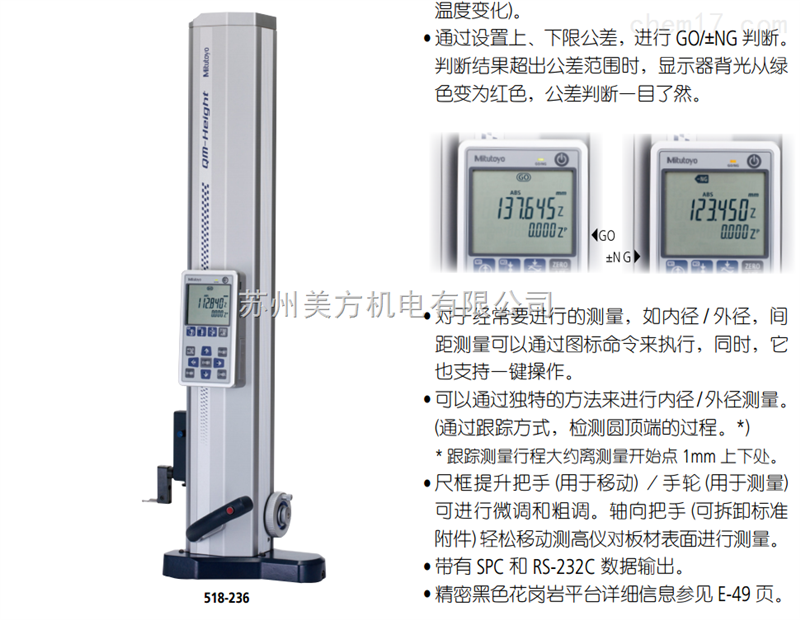

產品圖片：

測高儀測量工具行業的標準

QM-Height

518 系列 — 高精度 ABSOLUTE 數顯測高儀

三豐帶氣浮一維測高儀518-234，數顯高度計特點：

• 通過帶背光照明的大型液晶顯示屏，進行 GO/±NG 判斷。高性能測高儀有*的精度和垂直度。

• 新型高精度，高分辨力原點線性編碼器進行位置檢測，一旦設置好原點，每次啟動后，無需再進行原點設置 (除非有大的環境溫度變化)。

• 通過設置上、下限公差，進行 GO/±NG 判斷。判斷結果超出公差范圍時，顯示器背光從綠色變?yōu)榧t色，公差判斷一目了然。

• 對于經常要進行的測量，如內徑 / 外徑，間距測量可以通過圖標命令來執行，同時，它也支持一鍵操作。

• 可以通過*的方法來進行內徑/外徑測量。 (通過跟蹤方式，檢測圓頂端的過程。*) * 跟蹤測量行程大約離測量開始點 1mm 上下處。

• 尺框提升把手 (用于移動) ／手輪 (用于測量) 可進行微調和粗調。軸向把手 (可拆卸標準附件) 輕松移動測高儀對板材表面進行測量。

• 帶有 SPC 和 RS-232C 數據輸出。

• 精密黑色花崗巖平臺詳細信息參見 E-49 頁。

三豐帶氣浮一維測高儀518-234，數顯高度計規格

公制型

訂貨號	518-230	518-232	518-234	518-236
測量范圍	0 - 350mm	0 - 600mm	0 - 350mm	0 - 600mm
分辨力(可選擇)	0.001mm/0.005mm	0.001mm/0.005mm	0.001mm/0.005mm	0.001mm/0.005mm
指示精度20?C	± (2.4+2.1L/600) µm
重復精度*1 20?C	2 ≤1.8µm
垂直度*2 (20?C)	7µm	12µm	7µm	12µm
導向方式	滾動軸承
驅動方式	手動(手輪)
檢測原理	電磁感應編碼器
測力	1.5±0.5N
數據輸出	Digimatic / USB*3
氣浮裝置	不包括		包括(用于移動)*4
電源	堿性AA電磁×4(標準附件)/AC適配器(可選配置)/支持鎳氫充電電池×4
電池壽命*5	約300個小時(連續使用)LED：除了全時照明約100個小時(持續使用)LED：全時照明		約300個小時(連續使用)LED：除了全時照明約3.3天(正常使用) 當使用5小時/天，240天/年時。這包括0.5小時/天的空氣懸浮使用。
重量	25kg	29kg	25kg	29kg
尺寸 (mm)	行程350mm型: 280(W)x273(D)x784(H)mm 行程600mm型: 280(W)x273(D)x1016(H)mm
運行溫度范圍 (推薦)	0 - 40?C (10 - 30?C)
濕度范圍	20 - 80%RH (不結露)
儲存溫度范圍	−10 - 50?C
濕度范圍	- 90% RH (不結露)
