三豐Mitutoyo光柵式測微儀542-173

品牌：三豐

型號：542-173

光柵式測微儀

542 系列 — 經濟型設計 LGF

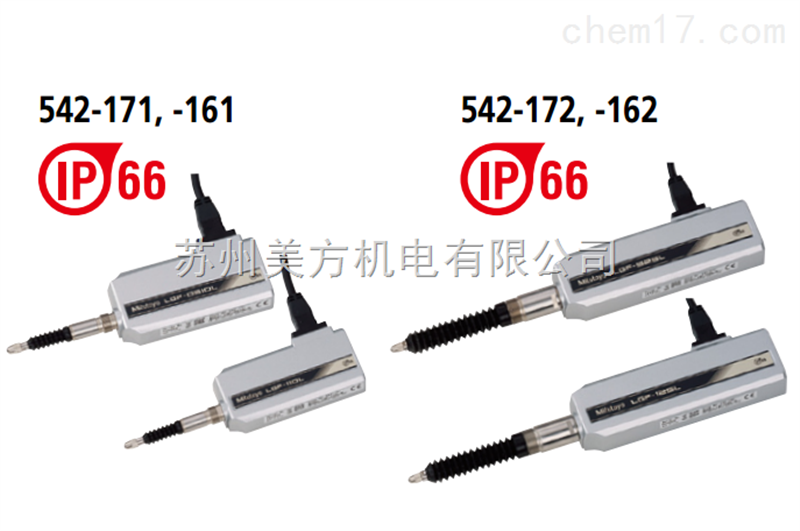

產品圖片：

三豐Mitutoyo光柵式測微儀542-173特點：

• 測桿導向部分的設計，使其具有良好的防振防碰撞效果。

• 良好的滑動持久性可至少使用1.5千萬圈(內 部測試)。

• 防振動與碰撞的zui大允許加速值 : 100G (11ms) (IEC60068-2-27)

• LGF-Z 系列 , 線性編碼器上有原點標記 (詳細信息參見 G-7 頁)，分辨力為 0.1µm (詳細信息參見 G-15 頁)

技術規格：

三豐Mitutoyo光柵式測微儀542-173技術規格:

貨號		542-171	542-161	542-172	542-162	542-612	542-173	542-163	542-613
測量范圍		10mm		25mm			50mm
分辨力		0.5µm	1µm	0.5µm	1µm	5µm	0.5µm	1µm	5µm
測量精度 ( 20ºC ) L= 任意測量長度 ( mm)		( 1.5+L/50 ) µm				(7.5+L/50 ) µm	( 1.5+L/50 ) µm		(7.5+L/50)µm
量化偏差		±1
測力	測桿朝上	1.0N 以下		4.0N 以下			4.9N 以下
	測桿水平	1.1N 以下		4.3N 以下			5.3N 以下
	測桿朝下	1.2N 以下		4.6N 以下			5.7N 以下
長度基準		光電線性編碼器
響應速度 * 1		1500mm/s
輸出		90º 相位差，差動方形波 ( RS-422A 等效 ) , 小邊緣間隔： 1000ns 用于 5 µ m 型， 500ns 用于 1 µ m ， 250ns 用于 0.5 µ m
輸出方形波間距		2µm	4µm	2µm	4µm	20µm	2µm	4µm	20µm
重量		約 260g		約 300g			約 400g
塵 / 水防護等級 * 2		達到 IP66 防護等級 ( 僅測微儀)
測頭		ø3mm 硬質合金 ( 固定螺絲 : M2.5 ( P=0.45 ) × 5 ) , 標準測頭 No.901312
裝夾套筒		ø8mm		ø15mm
軸承類型		線性滾珠軸承
輸出電纜長度		2m ( 直接從套管)
連接器		插頭 : RM12BPE-6PH ( HIROSE ) , 兼容插座 : RM12BRD-6S ( HIROSE)
運行溫度 ( 濕度 ) 范圍		0 - 40ºC ( RH 20 - 80%, 無冷凝)
存儲溫度 ( 濕度 ) 范圍		–10 - 60ºC ( RH 20 - 80%, 無冷凝)
標準附件		測頭扳手 : No.538610		測頭扳手 : No.210187

*1: 當測桿速度超過 1500mm/s ( 0.1µm 型速度為 400mm/s ) 時，將輸出報警信號。另外，使用三豐計數器，還會同時顯示

一條錯誤信息。如果使用其他公司生產的計數器，報警信號和錯誤信息將分開顯示。對于分辨力為 0.1µm 的型號，

請注意，如果快速釋放測頭，測桿的自由移動超過額定速度限制時也會造成錯誤。

*2: IP 等級是產品防止固體灰塵和水進入的防護等級。不適用于除水以外的液體。

三豐Mitutoyo光柵式測微儀542-173連接部

選件

• 氣動裝置

用于測量范圍為 10mm 型號: No.02ADE230

用于測量范圍為 25mm 型號: No.02ADE250

用于測量范圍為 50mm 型號: No.02ADE270

* 所需壓力: 0.2 - 0.4MPa

* 送風時，測桿伸長

塑料橡膠套管 ( 備用 )
用于測量范圍為 10mm 型號 : No.238772
用于測量范圍為 25mm 型號 : No.962504
用于測量范圍為 50mm 型號 : No.962505
推力軸套套裝
用于測量范圍為 10mm 型號 : No.02ADB680
推力軸套 : No.02ADB681
鎖緊螺母 : No.02ADB682
用于測量范圍為 25/50 型號 : No.02ADN370
推力軸套 : No.02ADN371
鎖緊螺母 : No.02ADB692
* 外部尺寸在產品的尺寸圖中有所描述
* 推力軸套套裝由推力軸套與鎖緊螺母組成。需要專門的扳手將其擰緊。若使用多個測微儀，則每個測微儀需要一個推力軸套套裝和一個專門的扳手。
