三豐PJ-A3005D-50投影儀維修哪家好

302 系列 — 投影儀

三豐PJ-A3005D-50投影儀產品資料特點：

• 每個型號的產品都有數顯計數器和數顯讀數 的測角投影屏幕，以便于長度和角度測量。

• 在方便閱讀的位置裝有內置計數器，提高可操作性。

• 反射照明部采用滑動定位以調整至與被測物相適宜的照明位置。

• 與 2D 數據處理器 (選件) QM-Data200 結合使用可提供多種不同的尺寸測量方法。

品牌：三豐

型號：PJ-A3010F-200

產地：日本

投影儀

能高效測量、檢查和觀測微小工件

PJ-A3000 系列

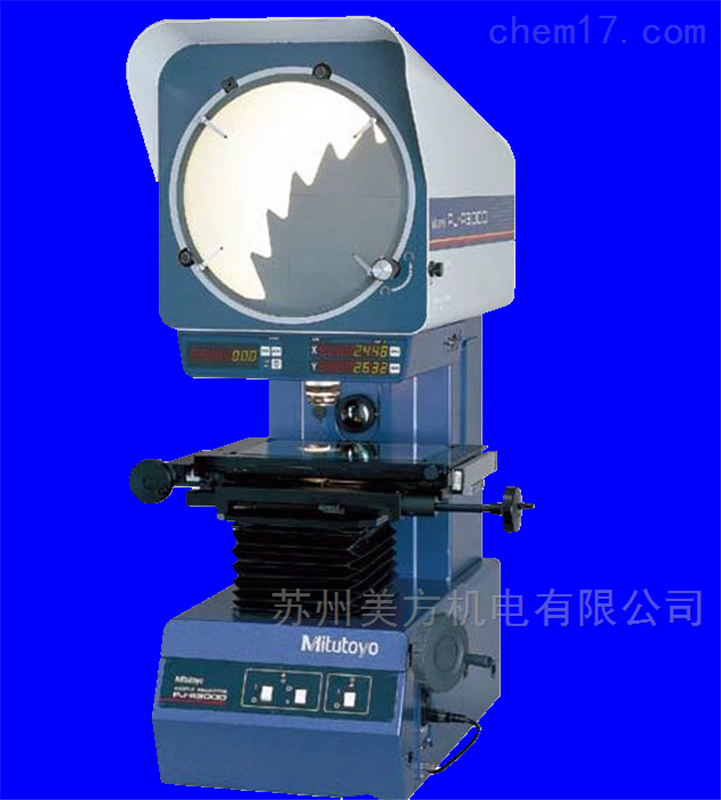

三豐PJ-A3005D-50投影儀維修哪家好產品圖片：

三豐PJ-A3005D-50投影儀維修哪家好規格：

型號		PJ-A3005D-50	PJ-A3010F-100	PJ-A3005F-150	PJ-A3010F-200
貨號		302-704-1*	302-703-1*	302-702-1*	302-701-1*
投影圖像		倒立倒像
投影屏幕	有效直徑	ø315mm
	屏幕材料	精細磨砂玻璃
	屏幕旋轉	±360º (可顯示±370º)
	角度讀數	數顯計數器 (LED) (ABS/INC 模式切換, 調零)
	分辨力	1' 或 0.01º (可切換)
	機械裝置	微調和鎖緊
	十字線	90º (實線)
投影鏡頭	放大倍率	10X (標準選件), 20X, 50X, 100X 10X, 20X (附帶同軸反射照明用的半透半反鏡)
	鏡頭安裝	卡扣
倍率精度	透射照明	標稱放大率小于±0.1%
	反射照明	標稱放大率小于±0.15%
照明	透射照明	鹵素燈泡(24V，150W，500小時) (No.512305) 遠心光學系統，吸熱濾光片，內置冷卻風扇 2檔(高/低)亮度轉換，可與彩色濾光片組合使用
	反射照明	鹵素燈泡(24V，150W，500小時) (No.512305) 可調聚光鏡頭，吸熱濾光片，內置冷卻風扇
X / Y計數器分辨力		0.001mm
測量裝置		數顯測微頭	數字標尺
測量范圍 (X×Y)		50×50mm	100×100mm	150×50mm	200×100mm

* 為區分交流電源電纜，在貨號后加上以下后綴 : A 適于 UL/CSA, D 適于 CEE, DC 適于 CCC, E 適于 BS, K 適于 KC, C 和無后綴適于 PSE。
投影圖像: 倒像
投影屏幕
• 有效直徑: 315mm （12.4"）
• 屏幕材料: 精細磨砂玻璃
• 屏幕旋轉: ±360°、微調和夾緊
• 角度分度值: 數顯計數器（LED）
分辨率: 1' 或 0.01°（可轉換）
范圍: ±370°
ABS/INC 模式轉換、調零
• 參考線: 十字交叉細線
投影鏡頭: 10X （172-202）
可選：20X, 50X, 100X
放大精度
• 輪廓照明: ±0.1% 以下
• 表面照明: ±0.15% 以下
zui大工件高度: 參見投影能力（H）以下輪廓照明
• 光源: 鹵素燈泡（24V, 150W）
• 光學系統: 遠心系統
• 功能: 2-step 高／低亮度轉換、吸熱光片、冷卻風扇
表面照明
• 光源: 鹵素燈泡（24V, 150W）
• 光學系統: 可調聚光鏡垂直照明
• 功能: 吸熱光片、冷卻風扇
調焦: 手動調焦
分辨率: 0.001mm 或 .0001"/0.001mm
（.00005"/0.001mm：數顯微分頭）
電源: 100 - 240V AC, 50/60Hz
重量: 105kg - 140kg

三豐PJ-A3005D-50投影儀維修哪家好選件
172-203: 20X 投影鏡頭組
172-204: 50X 投影鏡頭
172-207: 100X 投影鏡頭
172-229: 10X 鏡頭的斜面照明反光鏡
172-230: 20X 鏡頭的斜面照明反光鏡
172-116: 標準刻度尺（50mm）
172-117: 標準刻度尺（2"）
172-118: 讀數尺（200mm）
172-161: 讀數尺（300mm）
172-119: 讀數尺（8"）
172-162: 讀數尺（12"）
932105: 罩面圖套裝
172-160-2: 綠色濾光片（用于 PJ-A3000, -50 型號）
172-160-3: 綠色濾光片（用于 -100, -150, -200 型號）
512305: 鹵素燈泡（24V, 150W）
965012: 用于角度顯示輸出的SPC 電纜（2m）
固定和工作臺附件（見363 頁）
176-106: 旋轉工作臺（有效直徑：66mm）
172-196: 旋轉工作臺（有效直徑：100mm）
172-198: 帶有微調旋鈕的旋轉臺（有效直徑：100mm）
176-105: 旋轉工作臺（zui大工件直徑：70mm）
172-197: 旋轉工作臺（zui大工件直徑： 80mm）
176-107: 帶夾鉗的支架
172-378: 帶夾鉗的V 型塊（zui大工件直徑：25mm）
999678: 固定裝置適配器
