TIME3200(TR200舊型號) 便攜式粗糙度儀

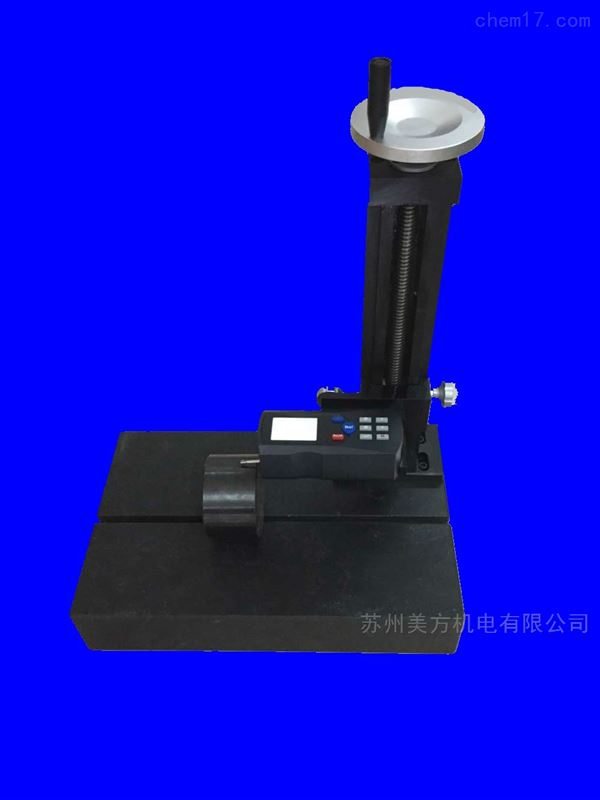

產品圖片：

蘇州時代便攜式粗糙度儀TIME3200 特約店詳細介紹

TIME3200(TR200舊型號) 便攜式粗糙度儀、光澤度儀是時代公司開發的又一個新品，該儀器適用于生產現場，增加測量平臺和電腦可以擴展成臺式粗糙度儀用于實驗室測量?？蓽y量多種機加工零件的表面粗糙度:平面、曲面、小孔、溝槽等不規則表面。根據選定的測量條件計算機相應的參數，在液晶顯示器上清晰地顯示全部測量結果及圖形,并可在打印機上輸出，亦可與PC機進行通訊。TR200 便攜式粗糙度儀給出的參數符合GB/T 3505-2000《產品幾何技術規范 表面結構 輪廓法 表面結構的述語、定義及參數》、符合GB/T 6062-2002《產品幾何量技術規范 （GPS）表面結構 輪廓法 接觸（觸針）式儀器的標稱特性》。

測量原理：當測量工件表面粗糙度時，將傳感器放在工件被測表面上，由儀器內部的驅動機構帶動傳感器沿被測表面做等速滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏整流器的輸出端產生與被測表面粗糙度成比例　模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP芯片將采集的數據進行數字濾波和參數計算，測量結果在液晶屏上顯示，并可在打印機上輸出，亦可與PC機進行通訊。

蘇州時代便攜式粗糙度儀TIME3200 特約店儀器特點
高精度電感傳感器；符合ISO（），DIN（德國），ANSI（美國），JIS（日本）標準
可測量顯示13個粗糙度參數；
采用DSP（數字信號處理器）進行數據處理和控制，速度快，功耗低；
機電一體化設計，體積小，重量輕，使用方便；
高品質鋰離子充電電池，容量高，無記憶效應，連續工作大于20小時；
連接時代TA系列打印機，可以打印測量參數及輪廓；
標準RS232接口，可與PC機通訊；
可選配曲面?zhèn)鞲衅鳒y量凹凸面，小孔傳感器測量內孔粗糙度；
流行的菜單操作方式；
具有圖形顯示功能；
傳感器觸針位置指示；
帶存儲功能的自動關機；
多語言工作方式選擇；

測量參數：Ra、Rz、Ry、Rq、Rp、Rm、Rt、R3z、Rmax、RSk、RS、RSm、tp；
測量范圍：Ra：0.025μm～12.5μm；
顯示范圍：Rz、 R3z、 Ry、Rt、Rp、Rmax、：0.02μm～160μm；
                           RSm、RS：1mm；
                   tp：1～100%（%Ry）；
取樣長度L：0.25mm, 0.8mm, 2.5mm；
評定長度Ln：1L～5L（可選）；
測量行程長度：3L～7L（可選）；
示值誤差：≤±10%；
示值變動性：< 6%；
傳感器類型：電感傳感器；
針尖角度：90°；
針尖半徑：5μm；
針尖材料：金剛石；
高分辨力：0.001μm；
可測量小孔徑：2mm；
可測量曲面小曲率半徑：3mm；
濾波器：RC、PC-RC、GAUSS、D-P；
標準：符合ISO/DIN/JIS/ANSI；
輪廓曲線：濾波輪廓、不濾波輪廓和tp曲線；
顯示：128×64點陣液晶（帶背光），可顯示全部參數及圖形；
數據輸出：標準RS232接口，可連接PC機和打印機；
打印輪廓放大比：Vv：200x～20000x Vh：20x、50x、200x；
電池容量：10000mAh（大于3000次測量）；
充電電壓：220V，50Hz；
工作溫度：5～40℃；
主機外形尺寸：141mm×56mm×48mm；
主機重量：440克。

標準配置：（常用配置）
TR200主機,TS100標準傳感器,多刻線標準樣板,電源適配（220V，50Hz）,護套,支架,改錐,使用說明書(下載),合格證書,保修卡，手提密碼箱

其它可選附件：

傳感器主要技術參數
TS100標準傳感器;(可測量平面、圓軸；測量孔內表面時，孔直徑大于5mm，深22mm，直徑大于10mm時，深66mm)  ；

TS110曲面?zhèn)鞲衅?(可測量曲率半徑大于3mm的凸凹面工件的表面，配合TA620平臺使用) ；

TS120小孔傳感器;(可測量平面、圓軸；測量孔內表面時，孔直徑大于2mm，深9mm,直徑大于10mm時，深66mm)  ；

TS131深槽傳感器 ;(可測量平面、圓軸；可測量槽寬大于3mm，槽深小于10mm，或高度小于10mm的臺階的表面粗糙度)  ；

TS130溝槽傳感器;(可測量平面、圓軸；可測量槽寬大于2mm，槽深小于3mm，或高度小于3mm的臺階的表面粗糙度) ；

TA620測量平臺 TA610測量平臺  TA630微調平臺     TA631微調平臺
TA220s打印機　TA210打印機     磁性表座連接軸 PC軟件（DataViewforTR200）  延長桿     側向轉接桿   連接體部件
