昆山臺碩影像儀VMS3020C 免費上門培訓

品牌：美方

產地：中國

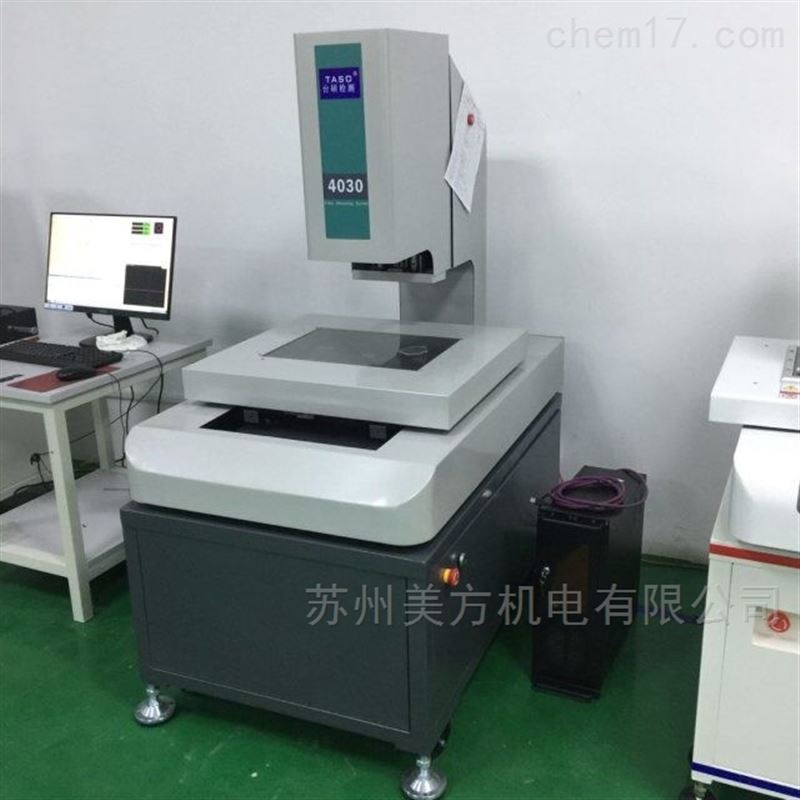

產品圖片：

特殊功能：

1．光源控制：全電腦控制光源，點擊選擇燈光的開關，拖動滑條控制燈光的明暗強度；并可在編程過程中任意調節開頭及明暗，錄入程序；上光源四相的燈光皆可獨立控制開頭、明暗，達到任意方向?qū)Ρ粶y(cè)物打光，增加機器適應性能。

2．自動變倍：不需要在每次變倍后重新影像校正，并可在測量及編程過程中任意變換放大倍率，能夠在測量同一物體不同部分使用不同放大倍率，錄入程序。大大提高測量效率（此項功能屬于選配，標配無自動變倍功能，增加相應成本費后可升級至此功能）。

3．自動對焦：由電腦自動判定對焦面，以保證每次對焦的精準度，減少人為判定產生的誤差，提高對焦的重現性，從而也提高后續測量的精度，且可在編程過程中插入自動對焦，消除批量產品可能出現的高度差，并錄入程序。

4．光度指示：指導用戶將光源明暗調至好強度，減少人為帶來的不確定因素。

5．坐標功能：量測工件時無需手動調節擺直，軟件提供坐標平移、旋轉、擺正。

6．標注功能：直接在影像及幾何區標注/移動尺寸，點、線、圓/圓弧及直線端點、中點，圓心、象限點自動捕捉。

7．自適應功能：可調節CCD參數設定，提高自適應力；去除毛邊功能，以正確取得量測數據。

8．自動捕捉：利用影像工具快速自動抓取基本幾何輪廓邊界點，直接擬合成線、圓、弧。

9．測繪功能：機械圖形直接輸出.dxf格式，實現2D抄數功能 ，與AutoCAD、Pro/e、UG等其它軟件無縫聯接。

10．拍照功能：量測區工件放大攝像圖形化輸出，轉成(.bmp、.jpg)。

11．測量報告：對測量數據可設定公差，自動判斷，選擇需要的測量數據，生成標準的WORD、EXCEL 圖表報告。

12．編程功能：操作方便的自學習教導式編程軟件，程序可重復執行。

13．SPC功能：獨立的SPC軟件，直接讀取測量數據，進行數據分析，得到所需的管制圖、制程能力指數，生成標準的WORD、EXCEL 圖表報告。

14．對比功能：程式可直接輸入.DXF文件，在影像測量區實現工件實物放大影像與標準設計圖作直觀的測量比對。

15．形位公差：提供平面內直線度、圓度、角度分析，進行有效之品質檢驗。

16．機臺校正：X、Y、Z三軸皆可進行非線性精度補償，X、Y軸可進行面陣補償，提高機臺示值精度，使測量更精準。

17．三維測量功能：Z軸方向可滿足產品的高度測量要求；

產品特點QVMC-3020影像測量?jī)x（Z軸自動）

1. 采用非接觸式精密測量，對被測產品不會造成損傷；

2. 變焦距物鏡與十字線發生器作為測量瞄準系統；

3. 由二維平面工作臺、光柵尺與數據箱組成數字測量及數據處理系統；
4. 儀器具有多種數據處理、顯示、輸入、輸出功能；
5. 與電腦連接后，采用專門測量軟件可對測量圖形進行處理。

昆山臺碩影像儀VMS3020C 免費上門培訓產品圖片：

 有效測量行程(X軸×Y軸×Z軸)：300 mm×200 mm×200 mm

l Z軸調焦升降范圍：≤200mm

l 分辨率：0.001mm

l X、Y軸線性精度：U≤( 3+L/200 )μm

l Z軸坐標示值誤差：U≤(5+L/150)μm

l 載物臺尺寸：580mm*360mm

l 玻璃臺尺寸：329mm×229mm

l 承載重量：≤25kg

l 影像系統： 美國TEO  高解析分辨率1/3”彩色CCD  工業檢測

l 物鏡：香港 高清鏡頭  光學放大倍率 0.7×-4.5×

l 影像放大倍率：20-180×，

l 光柵尺：高精度精密光柵尺,分辨率0.001mm

l 照明系統：表面光源及透射光源均為L(zhǎng)ED，亮度程控可調

l 傳動方式：X、Y軸中國臺灣精密無牙傳動＋P級直線導軌

l Z軸導軌：中國臺灣HIWIN高精度直線導軌

l Z軸驅動方式： 伺服電機       定位精度： 0.001mm

l 操作方式：X、Y軸均為手動操作，Z軸為程序自動控制操作；

l 主機外形尺寸：750 mm×800mm×1080 mm

l 機臺底座、工作臺、Z軸立柱：高精度花崗巖

l 儀器總重：約300 kg

l 量測軟件：光學視覺精密半自動測量測軟件

l 數據輸出：測量數據Word(doc)、Excel(xls)

物件放大攝像圖形(bmp、jpg)、二維圖形AutoCAD(dxf)

簡單SPC分析，數據Word(doc格式)、Excel(xls格式)

l 數據導入：二維圖形AutoCAD(dxf))

l 電源：AC 220±5V、50Hz

l 使用環境：溫度 20±3 ℃，濕度35%-65%

儀器適用于以二維平面測量為目的的一切應用領域。

這些領域有：機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、螺絲、彈簧、儀器儀表、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、篩網、試驗篩、水泥篩、網板（鋼網、SMT模板）等。

注：

* Z軸標準測高200mm，可選擇加高；
* Z軸可選擇加裝英國RENISHAW探針；
* Z軸可選擇加裝基恩士激光測量；
* 大視場鏡頭。

A、江浙滬地區由我公司人員開車送貨并安裝調試培訓。

B、其他地區機器發由物流運送，我公司技術上門安裝培訓。
