三豐粗糙度輪廓儀CV-2100M4 一目了然

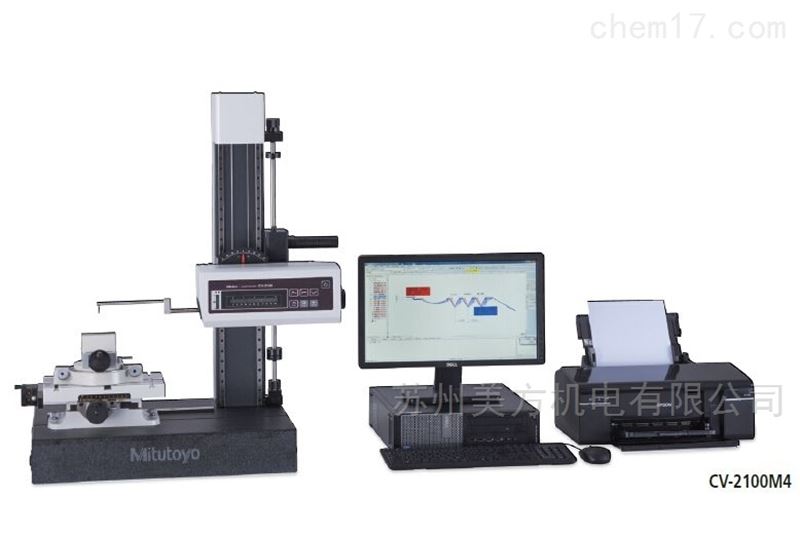

產品圖片：
三豐輪廓儀CV-2100M4特點：
●與測量操作相關的配置中設置在主機前面，大幅減少了操作流程。
●對X軸位置定位時，可在全測量范圍內通過電動飛梭輪粗糙微調整，輕松進行。
●裝配了新開發(fā)的可以簡便快速垂直移動的臺架（僅CV-2100M4裝配），
Z軸方向的測量高度可以輕松快速的接近或退避。
●Z1軸（檢出器）裝配了新開發(fā)的高精度圓弧標尺。直接讀取測針*的圓弧軌道
能縮小檢出器導致的誤差，確保高精度和高分辨力。無需像模擬檢測方式那樣切
換測量倍率，或在每次調整倍率時進行校正操作，可在全測量范圍內進行測量。
●可根據用途選擇CV-2100M4主機，選配數據處理裝置（筆記本或臺式電腦）。
高精度+高功能+高可操作性=輪廓測量儀
實現（簡便，準確，快速）測量得輪廓形狀測量儀
三豐粗糙度輪廓儀CV-2100M4 一目了然技術參數
| CV-2100M4 | CV-2100N4 | |||
測量范圍 | X軸 | 100mm | |||
Z1軸（檢出器） | 50mm | ||||
上下移動量（Z軸立柱） | 350mm | —— | |||
X軸傾角范圍 | ±45° | ||||
分辨力 | X軸 | 0.1μm | |||
Z1軸 | 0.1μm | ||||
驅動方式 | X軸 | 電動（0-20mm/s） | |||
上下移動 （Z軸立柱） | 手動（快速上下動，微動） | —— | |||
測量速度 | 0.02-5mm/s | ||||
直線精度（X軸水平位置時） | 2.5μm/100mm | ||||
指示精度（20℃） | X軸 | ±（2.5+0.02L）μm，L：測量長度（mm） | |||
Z1軸 | ±（2.5+（0.1H））μmH=水平位置上的測量高度±25mm以內 | ||||
測量方向 | 向前/向后 | ||||
測量面方向 | 向下 | ||||
測力 | 30±10mN(3gf) | ||||
測針跟蹤角度（以標準配件測針為例） | 向上77°，向下87°（根據表面粗糙度而定） | ||||
尺寸（幅度*深度*高度） | 745*450*885mm | 651*143*138.5mm | |||
重量 | 145.8kg | 5.8kg | |||
