三豐Mitutoyo表面粗糙度輪廓儀SV-2100M4

帶專業控制器的高精度日本三豐高性能、袖珍型表面粗糙度測量?jī)x，操作簡單，顯示一目了然。

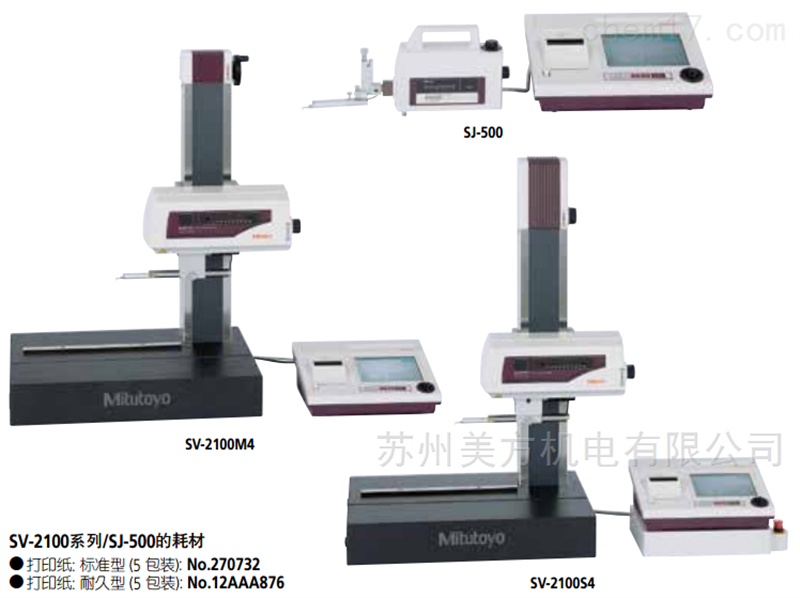

Surftest (表面粗糙度測量?jī)x) SJ-500, SV-2100 178 系列 — 帶有控制 / 裝置型表面粗糙度測量?jī)x

帶控制器的高精度，高性能，袖珍型表面粗糙度測量?jī)x，操作簡 單，顯示一目了然。

●配有7.5英寸彩色TFT液晶屏幕、大號彩色圖標與觸控式面板控制，該顯示裝置操作簡單，讀取容易。

●控制部的內置操縱桿使得定位快捷簡 便。測量小孔內側時可使用手動旋鈕對 細小觸針的位置進行微調。

●表面粗糙度測量條件的設置簡單易行。利用簡單的輸入功能可按ISO/JIS/ANSI/ VDA粗糙度標準計算繪圖指令符號

三豐Mitutoyo表面粗糙度輪廓儀SV-2100M4 特點：

• 配備高可見度7.5 英寸TFT LCD 屏幕。彩色圖標顯示、觸控式面板，顯示更清晰，操作更簡單，讀取容易。
• 輕松定位使用控制器內置的操縱桿，輕松、快速地定位。小孔內側的測量，需要對微小測頭進行微調。利用手動手柄，實現輕松微調。
• 表面粗糙度測量條件的設置簡單易行。利用配備的簡單輸入功能，可按照ISO/JIS粗糙度標準的繪圖指令符號進行輸入。以往非常麻煩的測量條件設置如今可輕松輸入，從菜單上直接選取表面粗糙度的繪圖指令符號即可。

評估能力：

適用標準:
JIS 82, JIS 94, JIS 01, ISO, ANSI, VDA
評估輪廓:
P (原始輪廓), R (表面粗糙度曲線), DIN4776, 粗糙度曲線motif
評價參數:
Ra, Ry, Rz, Rt, Rp, Rq, Rv, Sm, S, Pc, R3z, mr (c), Rpk, Rvk,δc, Rk, Mr1, Mr2,

Lo, Ppi, R, AR, Rx, A1, A2, Vo, HSC, mr,SK, Ku, Δa, Δq, Wte, Wx, W, AW (可定制)

Rz1max (ISO),Rmax (VDA, ANSI)
分析圖表: ADC、BAC、功率譜圖
評價曲線斷面曲線、粗糙度曲線、DF曲線、波紋曲線表面粗糙度MOTIF、波形MOTIF線

解析圖表負荷曲線、振幅分布曲線

曲線補償               拋物線、雙曲線、圓錐、圓、二次曲線、傾斜補償、無補償
濾波類型                 2CR, PC75, 高斯
截止波長                lc:0.025, 0.08, 0.25, 0.8, 2.5, 8,25mm
                             ls: 0.25,0.8,2.5, 8, 25,80,250μm 無濾波器

lf:0.08, 0.25, 0.8, 2.5, 8,25mm 無濾波器

取樣長度: 0.025,0.08, 0.25, 0.8, 2.5, 8,25mm;

三豐Mitutoyo表面粗糙度輪廓儀SV-2100M4技術資料：

型號		SJ-500	SV-2100M4*1	SV-2100S4*1	SV-2100H4*1	SV-2100W4*1
標準型		(選件)	手動操作	電動驅動
測量范圍	Z1 軸 (檢出器)	800µm, 80µm, 8µm
	X 軸	50mm	100mm
直線度		0.2µm/50mm*2	0.15µm/100mm
分辨力	X 軸	0.05µm
	Z1 軸 (檢出器)	0.01µm (800µm), 0.001µm (80µm), 0.0001µm (8µm)
	Z2 軸 (立柱)	—	—	1µm
驅動速度	X 軸	0 - 20mm/s 或手動操作	0 - 40mm/s 或手動操作
	Z2 軸 (立柱)	—	手動	0 - 20mm/s 或手動操作
測量速度		0.02、0.05、0.1、0.2、0.5、1.0、2.0、5.0mm/s
上下移動量		連接裝置: 30mm	350mm	350mm	550mm
評價輪廓		原始輪廓, 粗糙度輪廓, 波形輪廓, DF 輪廓, 粗糙度 motif 輪廓, 波形 motif 輪廓
評價參數		Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Sm, S, Pc, m(rc), δc, mr, tp, Htp, Lo, lr, Ppi, HSC, ?a, ?q, Ku, Sk, Rpk, Rvk, Rk, Mr1, Mr2, A1, A2, Vo, λa,λq, R, AR, Rx, W, AW, Wx, Wte
輪廓分析		階差 (平均, 大, 小), 圓, 角度, 面積, 坐標值邊緣, 傾斜角
分析圖表		負荷曲線 (BAC), 振幅分布曲線 (ADC), 功率譜圖
曲線補償		拋物線補償, 雙曲線補償, 橢圓補償, 圓補償, 錐面補償, 傾斜補償 (曲面/任意)
濾波		2CR75, PC75, 高斯魯棒樣條
截至波長	λs	0.25, 0.8, 2.5, 8, 25, 80, 250µm, 無濾波
	λc	0.025, 0.08, 0.25, 0.8, 2.5, 8, 25, 80*3 mm, 無濾波
	λf	0.08, 0.25, 0.8, 2.5, 8, 25, 80*3 mm, 無濾波
取樣長度
LCD規格		7.5" 帶背光的TFT液晶顯示
內置打印機		高速熱敏打印機 (紙寬: 58mm)
記錄放大倍率	水平倍率	10X - 500,000X, 自動
	垂直倍率	0.5X - 10,000X, 自動
檢出器	檢出方式	差動電感方式
	觸針 & 測力	0.75mN 觸針針尖 (錐): 針尖錐角: 60º, 針尖半徑: 2µm4mN 觸針針尖 (錐): 針尖錐角: 90º, 針尖半徑: 5µm
電源		100 - 120V AC ±10%, 50/60Hz
功耗		75W	75W	145W
外形尺寸 (W×D×H)	主機	425×94×160	716×450×863	766×482×966	766×482×1166	1166×482×1176
	演算顯示部	330×270×94mm
	電動裝置	—	—	372×245×71.8mm
重量	主機	2.7kg	140kg		150kg	220kg
	演算顯示部	330×270×94mm
	電動裝置	—	—	372×245×71.8mm
