英國RHOPOINT公司最PSD桔皮儀 新品上市

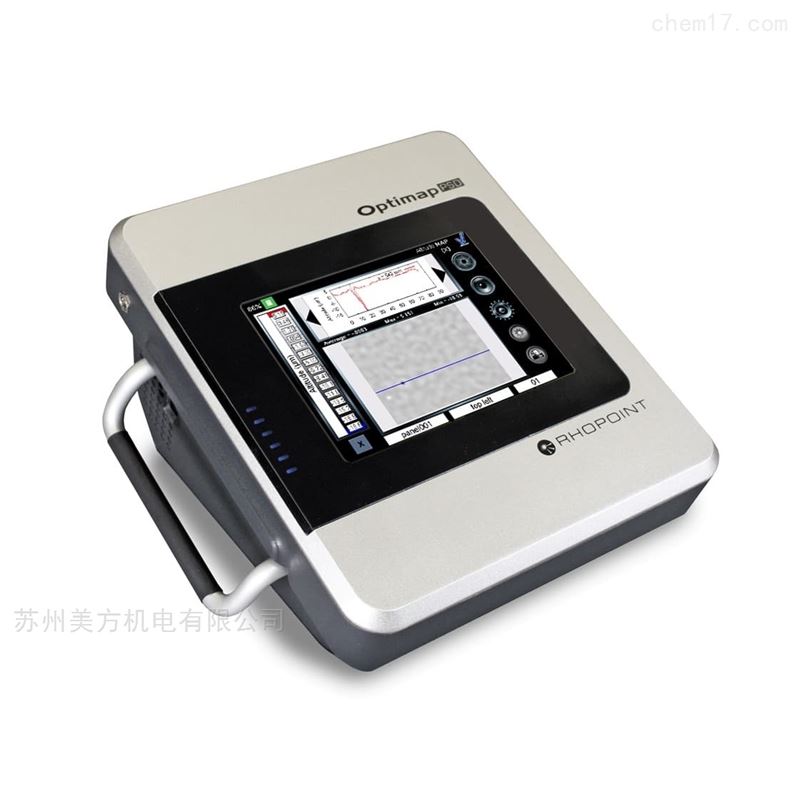

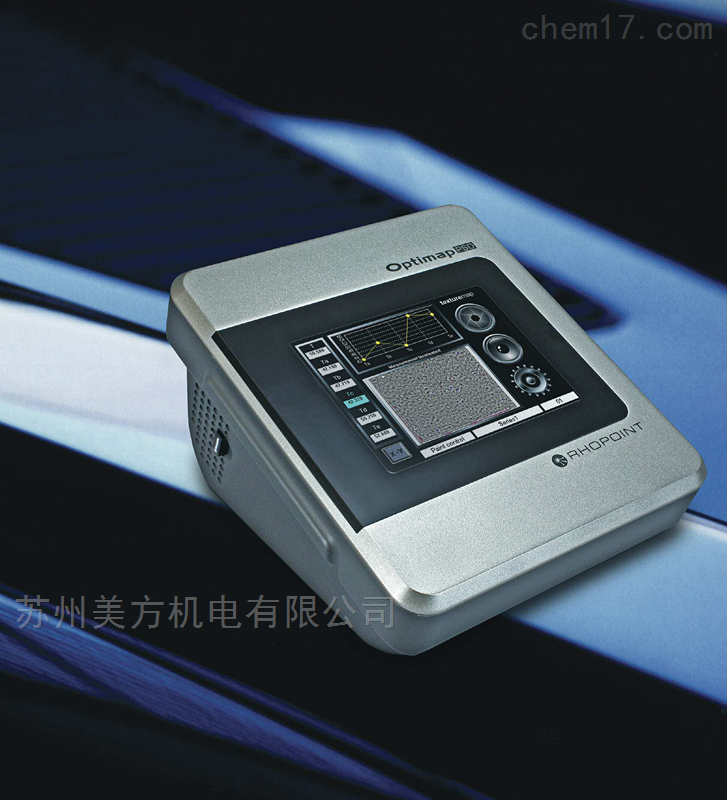

Rhopoint Optimap2 PSD 表面形貌儀是 一款特殊的便攜式表面質量檢測儀器， 可快速大面積測量和分析所有類型的噴 涂或未噴涂表面。強大的屏幕功能包括 觀察橫截面，檢測和表征常見的表面不 規則程度，包括缺陷和波紋度。在質量 控制中，優劣表面質量評價方法仍然 很常見。 Optimap2 PSD 表面形貌儀的行業。

產品表面質量測量、繪圖

表面形貌的3D形貌圖

PSD技術

便攜、使用方便

全新的OPTIMAP^TM標志著控制表面質量的一場革命。主觀視覺評估可以轉化為可靠的、有代表性的測量。

對大多數消費者而言，高質量的產品要求有同樣高質量的外觀，沒有缺陷和瑕疵。表面外觀目前主要通過目測主觀評估或者通過不能捕捉表面質量全貌的儀器測量。

OPTIMAP^TM提供了一個*的量化表面質量的解決方案。

OPTIMAP通過簡單快速操作測量，可以給出被測產品表面形貌上詳細的難以置信的缺陷和紋理情況。獲取的形貌信息處理成目標表面測量值，可以用來有效地控制產品質量。

•堅固耐用的OPTIMAP^TM適用于實驗室，工廠或者現場檢查

•柔軟的接觸測量口意味著儀器可以放心使用在質量的表面

•表面紋理和缺陷可以評估各種表面：半啞光表面到拋光鏡面，小工件和曲面

•單次操作測量面積 (95 x 70mm)

•屏幕上的3D圖形即時讀取表面形貌

•客觀的測量可以顯示為可追溯的國際標準單位或者選定的工業級別

•數據和結果與其他分析技術和第三方軟件*兼容

•Ondulo軟件可以生成復雜的紋理/缺陷分析和報告。

快速、可靠和便攜式測量

從集成的可充電電池或者直接電源供電, OPTIMAP^TM可以安全地用于實驗室，工廠或者遠程現場檢查。

由于儀器的光學測量使用相位步進偏折原理，儀器無需在表面上移動。

由于不需要移動測量，儀器嚴格確保了每次測量的可靠性和準確性。

廣泛的表面測試及應用

OPTIMAP^TM可以廣泛的用于從超低光澤到鏡面光澤，不論面積大小，和帶有不同程度曲率的表面。

柔軟的橡膠測量口，確保放在質量的表面的上也是安全的。

典型的表面分析

OPTIMAP^TM客觀地測量和表征表面質量的許多方面包括紋理、波紋度和局部缺陷（包括橘皮、夾雜物、凹坑和劃痕等）。

大測量面積（95mm x 70mm）提供了比那些表面輪廓儀或者其他光學掃描儀器更具有代表性的結果，而且可以以可追溯至國際標準單位（m^-1）或其他特定工業單位來體現。

具有高橫向分辨率（＜75um）的OPTIMAP^TM有能力捕獲人眼看不到的表面缺陷。

直觀的用戶界面

Optimap直觀的用戶界面提供了操作、設置和測量結果的顯示。帶圖標的觸摸屏使用簡便，只需按下屏幕上相應的功能區域即可。

測量結果顯示為3D形貌圖，圖表和數字格式。

高分辨率3D圖像可以通過交互式全屏縮放和平移進行仔細檢查。

數字結果可以顯示為國際標準單位或者調整為工業規范。

Optimap的紋理值與使用相同濾波頻帶的波紋值是相關的，常用于汽車和其他高光澤應用。對于一些應用包括塑料、金屬和紡織品，整體紋理值可以用來客觀評估大多數的可見紋理。

表面測量的一次革命

強大的離線分析

高分辨率的圖像測量結果可以很容易的從Optimap 傳輸?shù)絇C，使Rhopoint Ondulo軟件 或第三方軟件如MOUNTAINS進行處理。

數據傳輸簡單，使用標配的USB密鑰或者接口線纜。

RHOPOINT Ondulo閱讀軟件具有*數據分析和報告功能。

•可以識別、映射和量化表面效果如紋理、平整度、局部缺陷的數量、尺寸和的形狀等。

之前外觀評價方法都是主觀，耗時，缺 乏定義的?，F(xiàn)代消費者要求高質量的產 品表面處理均勻，沒有缺陷。 這款表面形貌儀為這些具有挑戰性的測 量提供了*的解決方案，為改進生產 控制提供了可量化的數據。

Optimap2 PSD 表面形貌儀的行業應用 油漆和涂料 游艇制造 金屬拋光 石材拋光
