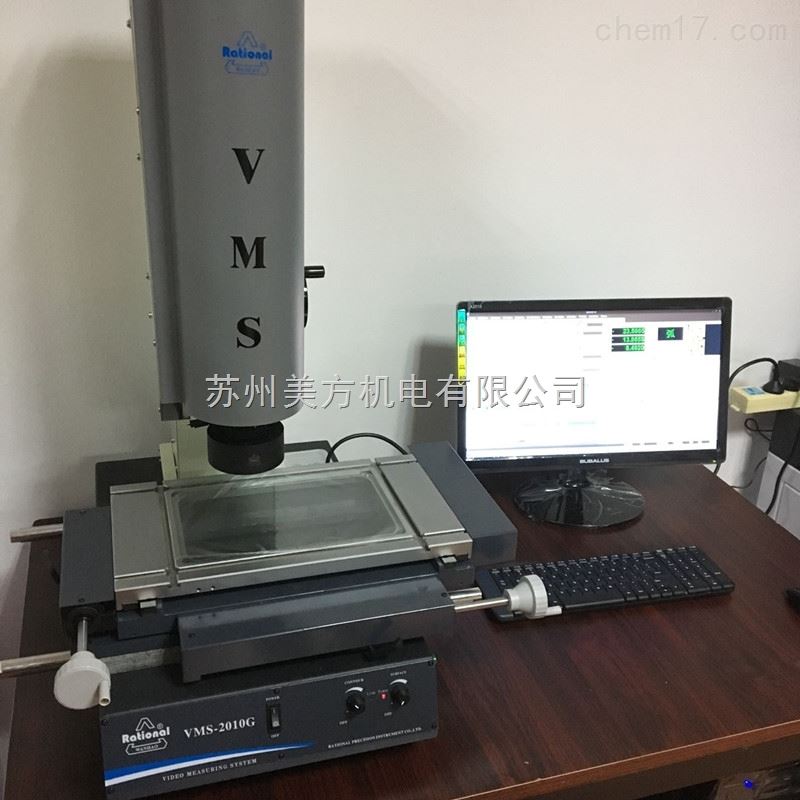

蘇州萬濠手動影像測量儀VMS-2010G

手動投影儀VMS-2010G

蘇州萬濠手動影像測量儀VMS-2010G產品用途：VMS-2010G儀器適用于以二坐標測量為目的的一切應用領域，如機械、電子、儀表、塑料、沖壓等行業被廣泛使用。

產品特點：儀器具有多種數據處理，顯示、輸入、輸出功能，特別是工件擺正功能非常實用；儀器備有R232接口，與電腦連接后，采用的測量軟件M2D-IMG/M2D-AT/QIM-3008可對測繪圖形進行處理及輸出?？蛻粢部筛鶕?jù)自己的需要開發適合
本公司的測量軟件。用戶可根據各自的需要選配打印機和不同的測量瞄準系統。

儀器采用國產品牌變焦鏡頭和彩色1/3"CCD攝像機。

配置不同，價格不同。

儀器型號：VMS-2010G

儀器工作臺金屬臺尺寸：404*228mm

儀器工作臺玻璃臺尺寸：260*160mm

儀器工作臺運動行程（X/Y/Z）:200*100*150mm

儀器外形尺寸（長寬高）540*560*850mm

儀器凈重量：110Kg、

儀器X/Y/Z 分辨率：0.5μm

工作距離：92mm

儀器X/Y 坐標示值誤差：（3+L/75）μm   【L為被測工件長度，單位：mm】

影像系統--攝像機：國產1/3"索尼芯片彩色CCD攝像機

影像系統--變焦鏡頭：國產變焦鏡頭

影像系統--變焦鏡頭倍率：0.7-4.5 倍

影像系統--視頻倍率：33-195X

影像系統--物方視場：8.1-1.3mm【物方視場為對角線的長度】

影像系統--上下光源均采用LED照明，亮度可調，壽命長。

儀器電源：180V（AC）--260V（AV）  50HZ     儀器總功率：50W  （不包含電腦）

基本配置：儀器主機壹臺、數據轉接盒USB302壹個、測量軟件M2D-IMG一套。（電腦選配）

建議儀器放置工作臺：載重需≥350kg，尺寸（長寬高）1200*700*600mm   （選配）
